最新连接器的列别及其定义

(本网部分图文转载于网络和用户上传，目的在于传递更多信息，版权归原作者。不希望被转请在30日内同本网联系删除。)

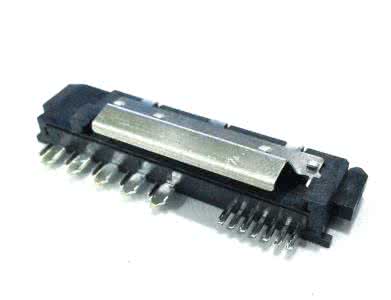

      由于连接器的结构日益多样化，新的结构和应用领域不断出现，试图用一种固定的模式来解决分类和命名问题，已显得难以适应。尽管如此，一些基本的分类仍然是有效的。

      根据电子设备内外连接的功能，互连可分为五个层次：

      ①芯片封装的内部连接；

      ②IC封装引脚与PCB的连接；（典型的连接器IC插座）

      ③印制电路与导线或印制板的连接；（典型连接器为印制电路板连接器）

      ④底板与底板的连接；（典型连接器为机柜式连接器）

      ⑤设备与设备之间的连接；（典型产品为圆形连接器）

      第③和④层次有某些重叠。在五个层次的连接器中，市场额最高的是第③和第⑤层次的产品，而目前增长最快的是第③层次的产品。

      按照国际电工委员会（IEC）的分类，连接器属于电子设备用机电原件，其规格层次为：

门类（family）例：连接器

分门类（sub-family）例：圆形连接器

类型（type）例：YB型圆形连接器

品种（style）例：YB3470

规格（variant）

      在我国的行业管理中，把连接器与开关、键盘等统称为电接插元件，而电接插元件与继电器则统称机电组件。

      连接器产品类型的划分虽然有些混乱，但从技术上看，连接器产品类别只有两种基本的划分法：

①按外形结构：圆形和矩形（横截面），

②按工作频率：低频和高频（以3MHz为界）。

      至于其他按用途、安装方式、特殊结构、特殊性能等还可以划分出许多不同的类型，并常常出现在刊物和制造商的宣传品中，但一般只是为突出某一种特征和用途，基本分类仍然没有超出上述的划分原则。

      考虑到连接器的技术发展和实际情况，从其通用性和相关的技术标准，连接器可划分为以下几种类别（分门类）：①低频圆形连接器；②矩形连接器；③印制电路连接器；④射频连接器；⑤光纤连接器。

      连接器的型号命名是客户采购和制造商组织生产的依据。在国内外连接器行业中，产品型号命名有两种思路：一种是用字母代号加数字的办法，力求在型号命名中反映产品的主要结构特点。这种方式的好处是易于识别，但排列太长，过于复杂，随着连接器的小型化，给打印带来很对困难。目前国内仍流行这种方式，并在某些行业标准甚至国标中作出规定，如SJ2298-83（印制电路连接器）、SJ2297-83（矩形连接器）、SJ2459-84（带状电缆连接器）、GB9538-88（带状电缆连接器）等。由于连接器结构的日益多样化，在实践中用一种命名规则应用在某一类连接器越来越困难。另一种思路是用阿拉伯数字组合。这种方式的好处是简洁，便于计算机管理和小型产品的标志打印。国际上主要的连接器制造商目前均采用这种方式。可以预计由各制造商制定反映自身特色的命名办法将会逐渐取代在计划经济体制下由全行业统一规定某种命名规则的办法。
