连接器小知识:D型连接器的分类
发布时间：2017-06-29 10:14:50浏览次数：1605次
(本网部分图文转载于网络和用户上传，目的在于传递更多信息，版权归原作者。不希望被转请在30日内同本网联系删除。)

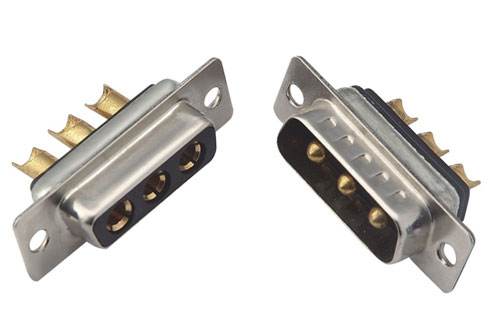

矩形连接器（D型连接器 矩形连接器（D型连接器 ）是从圆形连接器转化而来，是为了提高连接器接触对的线密度。应用在电子设备之间，电子设备与电缆之间的电气连接。现代通讯设备，主要用矩形连接器来实现机柜与机柜之间的电气连接，分三大类：
①机柜用外壳定位小型连接器
②压接接触对矩形连接器
③外壳定位超小型矩形连接器。
1、机柜用外壳定位小型矩形连接器
该类产品用于电子设备之间，电子设备与电缆之间的电气连接。接触对端接形式：压接、焊接和IDC ；安装方式有固定和浮动两种形式；符合 MIL-C-24308、DIN41652、GJB142。
分类方式如下：
类别 一般用途 非磁性 烧结密封 宇航级
结构类型 焊接接触对（插孔）插针
压接接触对（插针）插孔
接触对数目 9、15、25、37、50
主要性能.
额定电流 5A 7.5A
绝缘电阻 ≥5KMΩ
接触电阻 ≤20mΩ
耐压 1000V 750V
机械寿命 500次插拔
2、压接接触件矩形连接器
该类产品用于电子电器设备中，采用金属外壳作保护、定位及导向；在外壳结构中装入梯形绝缘安装板；配置低频、高频、高压、大电流等压接可拆卸接触件，安装方式有固定、浮动两种形式。符合GJB177，DIN41612，IEC603-2及相关标准。
分类方式如下：
结构类型 单排插头插座 双排插头插座
接触件数目 2、3、8、....... 106
主要性能
额定电流 60、46、25、10、5、3
绝缘电阻 ≥5KMΩ
耐电压 1500V 1000V
机械寿命 500次 插拔
3、外壳定位超小型矩形连接器
用于需要高密度接触对的地方。梯形外壳定位；接触对间距1.27mm，端接形式为压接、焊接。符合MIL-C-83513 、IEC48.B.41.1及相关标准。
