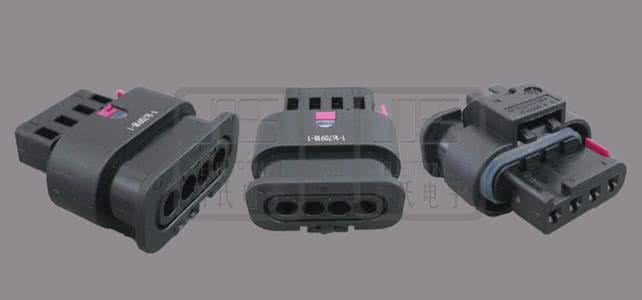

汽车需要用到的连接器分析及简述
发布时间：2017-06-15 10:59:25浏览次数：1571次
(本网部分图文转载于网络和用户上传，目的在于传递更多信息，版权归原作者。不希望被转请在30日内同本网联系删除。)
1、轻触开关：叫做作贴片轻触开关、插件轻触开关、正按轻触开关、侧按轻触开关、轻触按键、按键、轻触按键开关、按键开关等。
2、连接器：也叫做接插件、插头、插座、排针、排母、针座、单排排针、双排排针、双排排母、同时也叫做单排排母等。
3、拨码开关：也叫贴片拨码开关、插件拨码开关、DIP开关、程式开关、编码开关、琴键开关等。
4、拨动开关：也叫做贴片拨动开关、插件拨动开关、滑动开关、单极双位拨动开关、单极三位拨动开关、双极双位拨动开关、双极三位拨动开关等。
5、船型开关：叫翘板开关，单刀单掷船型开关、双刀双掷船型开关、方形船型开关、圆形船型开关、带灯船型开关。
6、自锁开关：亦称作贴片自锁开关、插件自锁开关、无锁开关、按键开关、按键等
材质介绍
1、轻触开关：按钮=PPA环保塑胶、盖板=黄铜镀锡锑、弹片=不锈钢镀银、基座=PPA环保塑胶、嵌件=黄铜镀银。
2、连接器：胶芯材料:塑件PA66/PPO/PBT、端子: 环保磷青铜。
3、拨码开关：底座=PBT环保工程塑胶、PBT环保工程塑胶=红色/蓝色/黑色、推钮=PBT环保工程塑胶（白色）、端子=环保合金铜镀金3u″。
4、船型开关：底座=环保塑胶PA66、上盖=环保塑胶PA66、上盖丝印=可选、触点=紫铜/复合银可选、弹簧=碳素钢丝、端子=合金铜、翘板=合金铜。
5、拨动开关：铁壳=镀镍或煲黑、塑胶手柄=POM料或耐高温PA尼龙、端子=磷铜镀银、绝缘底板=电木板、接触码片=磷铜镀银、圆形波珠=不锈钢镀镍、弹弓=青铜。
6、自锁开关：基座=尼龙、按把=聚甲醛、上盖：聚碳、触脚=黄铜镀银、弹片=磷铜、弹簧=碳素钢。
四大结构介绍
1、接触件，是汽车连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对,通过阴、阳接触件的插合完成电连接。阳性接触件为刚性零件,其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。阳性接触件一般由黄铜、磷青铜制成。阴性接触件即插孔,是接触对的关键零件,它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触,完成连接。插孔的结构种类很多,有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽,9字形）、盒形（方插孔）以及双曲面线簧插孔等。
2、壳体，也称外壳（shell）,是汽车连接器的外罩,它为内装的绝缘安装板和插针提供机械保护,并提供插头和插座插合时的对准,进而将连接器固定到设备上。
3、绝缘体，绝缘体也常称之为汽车连接器基座（base）或安装板（insert）,它的作用是使接触件按所需要的位置和间距排列,并保证接触件之间和接触件与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。
4、附件，附件分结构附件和安装附件。结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。安装附件如螺钉、螺母、螺杆、弹簧圈等。附件大都有标准件和通用件。
正是这四大基本结构组件使汽车连接器能够充当桥梁作用，稳定运行。 随着汽车工业的快速发展，汽车上的各种功能件及各种零部件都在不断地向智能化、精细化及可靠性方向发展，对汽车连接器结构设计、外观设计及材料也提出了更高的要求。
注明：本文系转载网络资源，如有侵犯版权问题请和管理员联系删除！
