带电路导通探测结构的连接器与原结构连接器对比

　　当前连接器行业日益发展，连接器也不再是原来的结构单一、功能单一的形式，而是发展到现在的结构复杂、功能多样的连接器。本文我们是在原来的技术基础上设计一种新型的具有探测孔结构的连接器，即实现了原有的探测端子是否安装到连接器中正确位置的功能.同时又提高了原来的这种技术，即改变了原有的会损坏端子关键性能、结构的技术，可以降低端子失效的风险，从而提高了连接器生产使用过程的可靠性。下而分别对原有的和新型的两种连接器作一简单介绍。

　　1)原结构连接器图1为原有技术的连接器的结构示意图。原有技术的检测探针只能插入插座端子的方腔里而才能检测出端子是否安装到位，这样会导致端子已经被插拔过一次，会带来品质缺陷。

　　2)新型连接器新型的连接器是在该连接器的配合而上设有至少一个用于安装保护端子的矩形孔，并且该矩形孔侧而设计一个小槽作为探测孔.可以使探测设备的探针从该槽插入探测，接触端子的外形部位，从而检测出端子是否完全装到正确位置。

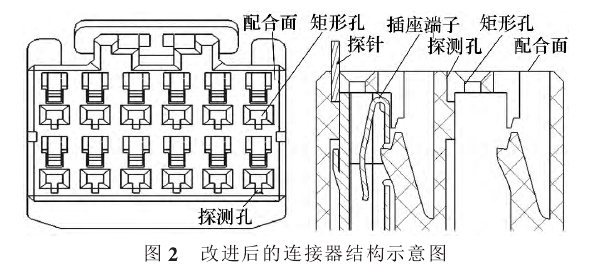

　　下而结合图2和具体实施方式对改进后的连接器作进一步详细说明。本设计在矩形孔一边的中间设计一个小探测孔，探针通过探测孔与插座端子导通，检测插座端子安装是否到位。如果插座端子没有安装到位，则插座端子不会与探针接触导电;如果插座端子已经安装到位，则插座端子与探针接触导通。
