端子接插件的选取设计

　　插接件是线束的核心部件，插接件的性能直接决定着线束整体的性能，而且对全车的电器稳定性、安全性起着决定性的作用。

　　1、插接件的选取设计原则

　　a、插接件选取要保证与电器件的良好接触，使接触电阻降为最低，提高可靠性，优先选用双弹簧式压紧结构的插接件。

　　b、根据导线的截面积和通过电流的人小合理选择插接件。

　　c、发动机舱内对接的护套，由于舱内温度、湿度偏人且存在着很多腐蚀性气体和液体，因此一定要选择防水性护套。

　　d、在同一条线束中若用同一种护套，其颜色一定要有区别。

　　e、基于汽车外观的整体协调性，在发动机舱中应优先选用黑色或深色的护套。

　　f、为减少线束对接用护套的种类和数量，优先选用混合型件，使装配固定方便。

　　g、对于要求性能较高的安全气囊、ABS. ECU等用的端子插接件，应优先选用镀金件以保证安全可靠性。

　　h、蓄电池接头(电瓶夹)内部为锥体，锥度为1:9;电瓶夹的材料为镀锡铜、镀锌铜或铅锑合金。

　　i、不同规格的插接件可承载的电流一般如卜:1系列，10A左右;2.2或3系列，20A左右;4.8系列 30A左右;6.3系列，45 A左右;7.8或9.5系列，60 A左右。

　　2、插接件原材料(材质)性能分析

　　2.1护套材质(塑料件)

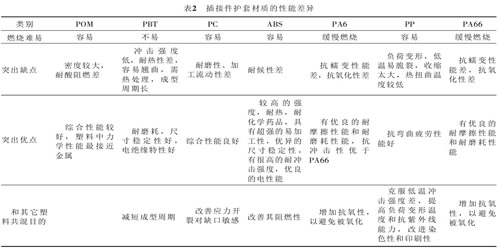

　　常用的材质主要有PA6. PA66. ABS. PBT.PP等，笔者总结了它们的具体性能差异，见表2。设计插件时可根据不同的需求选择不同的材质，还可根据实际情况在塑料中添加阻燃或增强材料，以达到增强或阻燃的目的，如添加玻璃纤维增强等。

　　2.2端子材质(铜件)

　　插接件用的铜主要是黄铜和青铜(黄铜的硬度比青铜的硬度稍低)，其中黄铜占的比重较人。另外，可根据不同的需求选择不同的镀层。
