光纤通信连接器技术的现在与发展前景

发布时间:2017-07-14 13:59:33浏览次数:937次

(本网部分图文转载于网络和用户上传,目的在于传递更多信息,版权归原作者。不希望被转请在30日内同本网联系删除。)
      通信是一项系统工程,使用的各个部件的性能都会影响整个网络的性能,其中通信连接器属于网络传输介质互联设备,所采用的连接器性能可能影响整个通信系统。目前,连接器产品的型号和标准很多,有电连接器件和光纤连接器。特别是光纤连接器,各种标准差异很大;同时,新的工艺、新的技术层出不穷。因此用户应根据自己的实际情况,选择适用的连接器。同时网络建设的有关技术人员也要熟悉和了解各种连接器的性能,考虑网络向高速网络升级时的建设成本和硬件升级等问题,提出接口要求;并综合考虑连接器的性能、价格和发展,建议连接器的选用。
光纤通信连接器
      连接器的形式和结构千变万化,随著应用对象、频率、功率和应用环境等的不同,有各种不同形式的连接器。通信连接器作为一种物理层器件,在一定程度上影响传输系统的可靠性和各项性能;同时,连接器连接技术的改进,简化了终端连接和维护服务,降低了对硬线连接的需求,使设计和生产过程更方便、更灵活,降低了生产和维护成本。由于光纤连接器也是一种损耗性产品,所以还要求其价格低廉。

1. 光纤连接器分类

      光纤连接器的作用在于把光纤的两个端面精密地对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其接入光链路而对系统造成的影响减到最小,这也是光纤连接器的基本要求。这里所说的光纤连接器确切地讲是光纤活动连接器,俗称活接头,是按光纤接头可拆卸与否来分类时的一类;相应地还有一种不可拆卸的连接器,称为固定连接器。正是由于连接器的使用,使得光通道间的可拆式连接成为可能,从而方便了光系统的调测与维护,使光系统的转接调度更加灵活。

      光纤连接器是光纤通信系统中使用量最大的光无源器件,随著光纤的广泛应用,光纤连接器已形成了门类齐全、品种繁多的系列产品,各种类型的特点也逐渐分明。光纤连接器按传输媒介的不同,可分为硅基光纤的单模、多模连接器以及以其他媒介(如塑胶等)为传输媒介的光纤连接器;按连接头的结构形式,可分为FC、SC、ST、LC、D4、DIN、MU、MT等;按光纤端面形状,可分为FC、PC(包括SPC或UPC)和APC型;按光纤芯数,可分为单芯型和多芯(如MT-RJ、MPO)型光纤连接器。对于单模光纤连接器,其接头类型有FC、SC、ST、FDDI、SMA及新开发出的LC、MT-RJ等,端面接触方式有PC、UPC和APC型。在实际应用过程中,一般按照光纤连接器结构的不同来加以区分。目前,FC、ST和SC 3种类型连接器占据光纤连接器市场的主导地位。

2. 光纤连接器的特点与应用

(1)FC(F01)型光纤连接器

      FC型连接器采用金属螺纹连接结构,插针体采用外径2.5mm的精密陶瓷插针,根据其插针端面形状的不同,它分为球面接触的FC/PC和斜球面接触的FC/APC两种结构。FC型连接器是目前世界上使用量最大的品种,也是中国采用的主要品种。

(2)SC(F04)型光纤连接器

      这是一种模塑插拔耦合式单模光纤连接器,其结构尺寸与FC型相同,插针体同样为外径2.5mm的精密陶瓷插针,端面处理采用PC或APC型研磨方式;紧固方式为插拔销闩式。此类连接器价格低廉,插拔操作方便,接入损耗波动小,抗压强度较高,安装密度高。

(3)ST型光纤连接器

      采用带键的卡口式锁紧结构(类似BNC连接结构),插针体为外径2.5mm的精密陶瓷插针,插针的端面形状通常为PC面。

(4)DIN47256型光纤连接器

      这是一种由德国开发的连接器,DIN是德国工业标准的表示,其后的数字为标准号。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同,端面处理采用PC研磨方式。其结构比FC型连接器要复杂一些,内部金属结构中有控制压力的弹簧,接入损耗值较小。

(5)双锥型连接器

      这类光纤连接器由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。

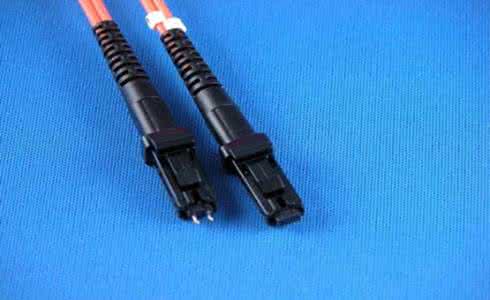

      光通信的飞速发展对光纤连接器器件的发展同样提出了要求和需求。现在国际已经有许多公司开发了各种新型的光纤通信连接器。美国目前已经研制出8种结构的光纤连接器,其标准代号为光纤连接器内部匹配标准(FOCIS)。FOCIS1、2、3和4分别为双锥型、ST型、SC型和FC型连接器的标准。新型的有用于光纤带的MTP/MPO连接器(标准号为FOCIS5)、小型MT(小型MPO)连接器(标准代号为OFCIS8)、小型MAC连接器(标准号为OFTLS9)、MT-RJ连接器(标准代号为OFCIS12),还有FJ型光纤连接器(标准代号为FOCLS6)、LC型连接器(标准代号为FOCIS10)、SG型连接器(标准代号为OFCIS7)等。日本对新一代光纤连接器的研究以NTT光电子学实验室为代表,已研究出MT型、简化SC型、MU型小型单元耦合型、FPC型和平面光波线路PLC型等结构的连接器,其中MU型连接器的标准号为JIS C 5963(日本工业标准)和IEC 1754-6(国际电工委员会标准)。
