连接器的错误选择和使用,可造成系统无法正常工作,并引发产品召回、电路板损坏、返工维修等一系列连锁反应。铭讯电子周九顺先生说,目前,手机绝大部分的售后质量问题大多与连接器相关。

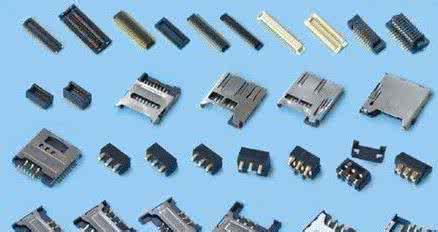

手机所使用的连接器种类根据其产品的不同而略有差异,平均使用数量约在6~9个之间,产品种类主要分为五种:FPC连接器、板对板连接器、I/O连接器、卡连接器和电池连接器。
对于FPC连接器,FPC连接器用于LCD显示屏到驱动电路(PCB)的连接,目前以0.4mmpitch产品为主,0.3mmpitch产品也已大量使用。随着LCD驱动器被整合到LCD器件中的趋势,FPC的引脚数相应减少。将来FPC连接器有望实现与其它手机部件一同整合在手机或其LCD模组的框架上。
手机中板对板连接器的发展趋势是引脚间距和高度越来越小,周九顺认为,目前主要以0.4mmpitch为主,会逐步发展到0.35mm甚至更小,后续要求高度更低和具有屏蔽效果。同时BTB(板到板连接器)的高度也逐渐降低至0.9mm。
I/O连接器是手机中最重要的进出通道之一,包含电源及信号两部份之连接,体积的减小和产品标准化将是未来发展的主要方向。其经常安排在手机的下部,要求具有长的拔插寿命,多功能、具有多种形式的端子,并可根据客户的要求定制。现在较多采用的是圆形和MiniUSB连接器等,手机用MicroUSB连接器在欧盟和GSM协会的推动下而日渐形成标准化发展,当前市场主流是5pin。
卡连接器以6pinSIM卡连接器和T-flash连接器为主,今后的发展方向主要是在与SIM卡连接器屏蔽功能和厚度方面作改进,达到最低0.50mm的超低厚度,同时卡连接器产品面向多功能发展,市场上已出现SIM卡连接器+T-flash连接器二合一的产品。
而电池连接器可分为弹片式和闸刀式。电池连接器的技术趋势主要为小型化,新电池界面,低接触阻抗和高连接可靠性。
